    Belajar LCD. 5 - LVDS


    Data gambar-bergerak merupakan transfer-data yang membutuhkan kecepatan sangat tinggi. Makin tinggi resolusi gambar  makin tinggi kecepatan transfer-data yang dibutuhkan. Hal ini menyebabkan timbulnya berbagai macam problem antara lain seperti (a) kebutuhan band-width yang lebih banyak, (b) pemakaian daya listrik yang lebih besar, (c) menimbulkan gangguan noise frekwensi tinggi. Ada beberapa macam teknologi sistim transfer-data  seperti misalnya RS422, RS485, SCSI.
    LVDS atau Low Voltage Differential Signaling adalah merupakan salah satu teknologi sistim data-tranfering yang mampu menjawab  problem-problem seperti disebutkan diatas. LVDS mempunyai karakteristik seperti :
    • ·Data-transfer dengan kecepatan tinggi
    • Amplitude sinyal data kecil, sekitar 200 hingga 300 milivolt
    • Kebutuhan daya listrik rendah
    • Sedikit menimbulkan noise
    • Bekerja pada tegangan sangat rendah rendah
    • Menggunakan sepasang kabel yang dipelintir (twisted) dan tidak menggunakan ground sebagai referensi sinyal
    • Data yang dikirim merupakan serial-data, sehingga dapat mengurangi jumlah kabel konektor
    • Relatip murah dibanding teknologi lain

    Sirkit LVDS terdiri dari :
    • LVDS transmiter - sirkit ada pada bagian main-pcb
    • LVDS receiver – sirkit ada pada bagian pcb TCON yang merupakan kesatuan dari Front Panel Display
    • Konektor kabel LVDS
    clip_image002(gambar diambil dari Sanyo Training Manual)

    Gambar dibawah merupakan blok diagram sirkit LVDS interface.
    clip_image004(gambar diambil dari Sanyo Training Manual)

    clip_image006 clip_image008

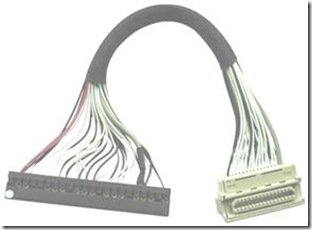

      Contoh gambar kabel LVDS


    Kerusakan yang dijumpai pada bagian LVDS
    • Karena sinyal LVDS levelnya rendah, maka jika konektor mengalami oksidasi atau kurang kontak – akan menyebabkan gambar kadang hilang, gambar cacat atau hilang sama sekali
    • Kerusakan pada sirkit transmiter
    • Kerusakan pada sirkit receiver
    • Tidak ada tegangan suply Vcc

    ++++++++++++++++++++++++
