LCD Sharp LC-32A37 tidak ada gambar dan suara

  Problem:  Sharp LCD LC-32A37 tidak ada gambar dan suara. Di-power-on led merah dapat berubah menjadi hijau. Di-power-off led bisa kembali merah st-by lagi

LANGKAH AWAL :
Karena belum pernah ketemu model ini, dan belum memahami sistim kerjanya, maka langkah pertama adalah download skemanya (service manual) dahulu.
Butuh waktu setengah hari sendiri untuk bisa mendapatkan service manual, mempelajari cara kerjanya, dan membuat corat-coret catatan hal-hal yang akan dilakukan.

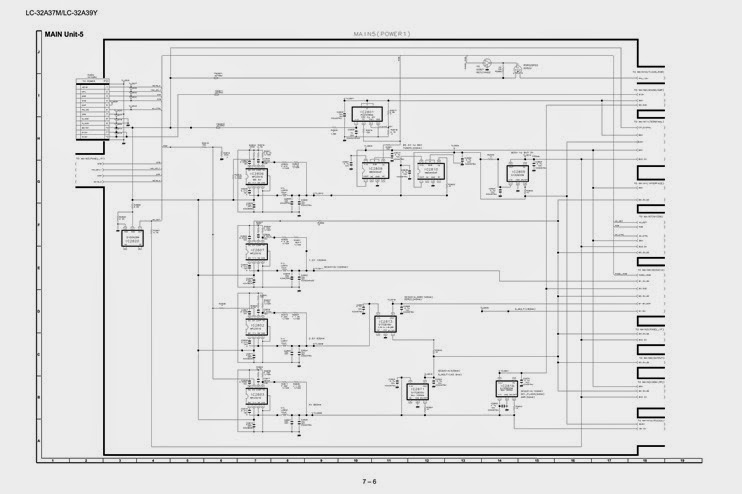

Salah satunya yang kami pelajari adalah sistim kerja bagian power regulator pada main-board, karena disini kami lihat cukup banyak menggunakan ic-ic regulator. Ada yang berkaki 3, 4,5,7. Ada yang bentuknya sebesar butir kacang tanah, kedelai, beras.
Masing-masing kami catat no pin-input , tegangan input, no pin output dan tegangan outputnya.

LANGKAH PERBAIKAN :

• Setelah semua coretan catatan telah siap semuanya, maka langsung ke TKP.
• Langkah awal yang kami lakukan adalah pada saat lampu led berwarna hijau, kami ukur semua tegangan input-output pada semua regulator dan dicocokkan dengan catatan yang ada.
• AKhirnya kami temukan ada salah satu ic regulator (ic 2818) dimana tegangan input maupun output tidak ada. Ketika ic tersebut kami sentuh….ternyata terasa sedikit panas……..wah ini outputnya pasti ada yang short.
• Kami pastikan menggunakan ohm-meter…….memang bagian output short dengan ground……dan dari pengalaman hal umumnya disebabkan karena elko smd pada bagian tersebut short/bocor (C2870)
• Coba lepas elko smd…….…..cek dengan ohm meter…..ternyata bagian output tidak short lagi.
• Setelah penggantian elko (menggunakan elko biasa)….maka layar langsung Nampak noise….
• Eksekusi bisa berlangsung hanya sekitar 15 menit……….karena cara kerja bagian regulator semuanya telah kami persiapkan “knowledge”nya.

CHANEL KOSONG.

• Cek gambar……………ternyata chanel kosong.
• Mau coba auto-search……ternyata membutuhkan tombol “enter”……..
• Karena remote asli tidak ada,….maka coba otak atik pakai remote universal.
• Akhirnya ketemu juga dengan menggunakan Chunghop RM106 dengan nomor kode 371….tombol enter menggunakan “OK”
• Lakukan auto-search….dan gambar langsung nongol semuanya.
